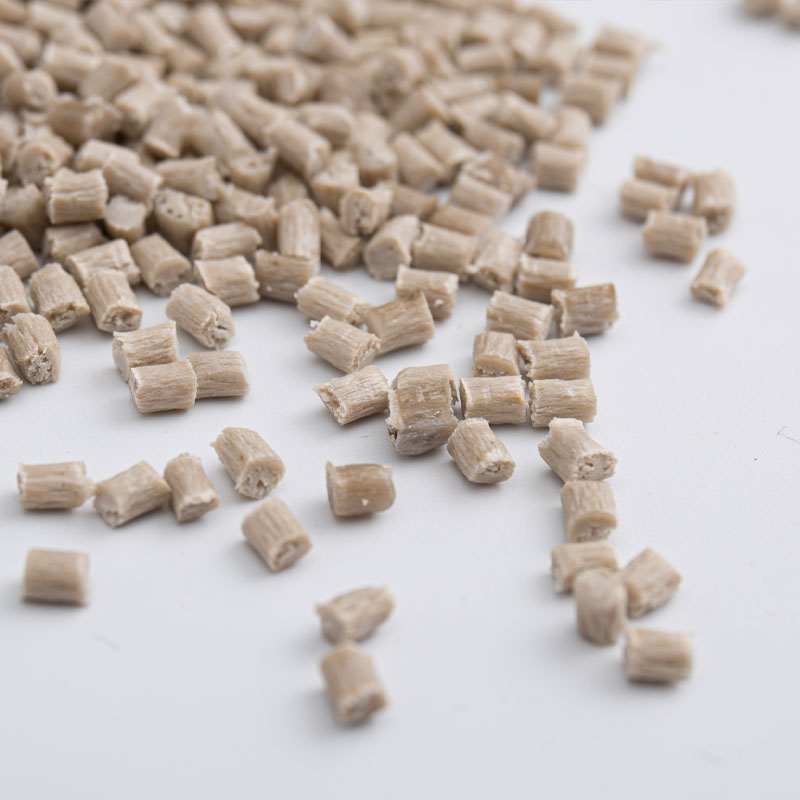

| Produktbeskrivelse | ||||
| Harpiks identifikation | 20% glasfiberforstærket, modstandsdygtighed over for høj temperatur, høj stivhed, fremragende kemisk resistens, slidbestandig, fødevarekontaktkvalitet | |||
| Farve | Naturlig eller typisk farve | |||
| Hovedapplikationer | Elektriske komponenter, elektroniske komponenter, robotapplikationer, lejebøsninger, lejeflanger, konnektorer, pumpetilbehør, tætninger, kirurgiske instrumenter | |||
| Bearbejdningsmetode | Sprøjtestøbning | |||
| Typiske egenskaber | Testmetode | Testtilstand | Værdi | Enhed |
| Fysiske egenskaber | ||||
| Tæthed | DIN EN ISO 1183 | 23℃ | 1.45 | g/cm³ |
| Smeltestrømningshastighed | DIN EN ISO 1133 | 400 ℃/5 kg | 45 | g/10 min |
| Krympning | GB15585 | 0,4-0,6 | % | |
| Mekaniske egenskaber | ||||
| Trækstyrke | DIN EN ISO 527 | 50 mm/min | 135 | MPa |
| Trækmodul | 7000 | MPa | ||
| Forlængelse ved pause | 2.5 | % | ||
| Bøjestyrke | DIN EN ISO178 | 2 mm/min | 200 | MPa |
| Bøjningsmodul | 7000 | MPa | ||
| Cantilever bjælke Uhakket slagstyrke | DIN EN ISO 180 | 4 mm, 22℃ | 65 | KJ/M² |
| Izod kærv slagstyrke | DIN EN ISO 180 | 4 mm, 23 ℃ | 8 | KJ/M² |
| Termisk ydeevne | ||||
| Varmedeformationstemperatur | DIN EN ISO 75 | 1,8 MPa, ikke udglødet | 315 | ℃ |
| Varmedeformationstemperatur | DIN EN ISO 75 | 0,45 MPa, ikke udglødet | 325 | ℃ |
| Smeltetemperatur | DIN EN ISO 11357 | 340 | ℃ | |
| lineær ekspansionskoefficient | DIN EN ISO 11359 | Flydende, under Tg | 2.00E 01 | μm/m/℃ |
| lineær ekspansionskoefficient | DIN EN ISO 11359 | Flydende, over Tg | 2.20E 01 | μm/m/℃ |
| Termisk ydeevne | ||||
| Overflademodstand | IEC 60093 | 23℃ | 1.00E 15 | Ω.CM |
| Volumenmodstand | IEC 60093 | 23℃ | 1.00E 15 | Ω.CM |
| isoleringsstyrke | IEC 60243 | 2,0 mm | 24 | KV/mm |
| dielektrisk styrke | IEC 60250 | 23℃ 1 KHz | 3.1 | |
| dissipationsfaktor | IEC 60250 | 23℃ 1 MHz | 0.005 | |
| CTI | IEC 60112 | 150 | V | |
| Brandhæmmende egenskaber | ||||
| Brandhæmmende egenskaber | UL94 | 0,3 mm | V0 | |
| Brandhæmmende egenskaber | UL94 | 0,5 mm | V0 | |
| Brandhæmmende egenskaber | UL94 | 1 mm | V0 | |
| Brandhæmmende egenskaber | UL94 | 1,5 mm | V0 | |
| Glødetråds brændbarhedsindeks | IEC60695-2-12 | 0,75 mm | 850 | ℃ |
| Glødetråds brændbarhedsindeks | IEC60695-2-12 | 1,5 mm | 850 | ℃ |
| Glødetråds brændbarhedsindeks | IEC60695-2-12 | 3 mm | 960 | ℃ |
| Glødetråds brændbarhedsindeks | IEC60695-2-13 | 0,75 mm | 850 | ℃ |
| Glødetråds brændbarhedsindeks | IEC60695-2-13 | 1,5 mm | 850 | ℃ |
| Glødetråds brændbarhedsindeks | IEC60695-2-13 | 3 mm | 960 | ℃ |
Bemærk:
(1) Data repræsenterer typiske værdier kun til kundehenvisning og udgør ikke en garanti for minimums- eller maksimumskvalitetsspecifikationer eller nogen anden form for sikkerhed.
(2) Ydeevnen kan variere på tværs af forskellige farver.
Forsigtig:
Data og information heri er baseret på vores nuværende viden og erfaring. Skulle der opstå ny indsigt eller erfaring, kan ændringer i denne teksts informationer og data foretages uden forudgående varsel. Da brugsbetingelser og gældende love kan variere afhængigt af sted og tidspunkt, forbliver det kundens ansvar at afgøre, om produkterne og oplysningerne heri er egnede til deres tilsigtede brug, og at sikre, at deres arbejdsplads og produkthåndteringsmetoder overholder gældende love og andre statslige bestemmelser. Lisu New Materials påtager sig intet ansvar eller forpligtelse vedrørende disse oplysninger og giver ingen garantier. Alle underforståede garantier for salgbarhed eller egnethed til et bestemt formål er hermed udtrykkeligt udelukket.
| Typisk sprøjtestøbningsproces | |
| Plast tørring | |
| Tørretid | 2-4 timer |
| Tørretemperatur | 130-150 ℃ |
| Tørringsudstyr | Varmlufttørrer |
| Tørringstype | Kontinuerlig tørring (produktionsproces) |
| Sprøjtestøbning Process | |
| Dyse sektion | 370 ~ 390 ℃ |
| Plastsektion | 380~400℃ |
| Formidlingssektion | 360 ~ 380 ℃ |
| Maksimal injektionstemperatur | 450 ℃ |
| Indsprøjtningstryk | 30~70 MPa |
| Injektionshastighed | 30~75 mm/s |
| Plasticering TrykVelocity | Tryk: 35–70 MPa Hastighed: 50–100 mm/s |
| Plasticering Modtryk | 20~60MPa |
| Anbefalet formtemperatur | 170~220°℃ |
Ansvarsfraskrivelse: De førnævnte sprøjtestøbeprocesser kan variere afhængigt af produktgeometri, formdesign og sprøjtestøbemaskinespecifikationer. Specifikke justeringer bør foretages i henhold til de faktiske omstændigheder.
Language
